电能表外置断路器

YCCH-80AP

2019-06-20 四川亚辰电气有限

电能表外置断路器

智能电表作为智能电网的终端,已逐步走入我们的生活,据统计,我国已经完成了约2.58亿块智能电表的安装,每年新增及更换改造的需求仍有约7000万台。电能表外置微型断路器是配合智能电能表实现智能费控功能的关键器件,额定电流相对较大(>60A)的智能电能表一般采用外置断路器的方式来实现各种费控功能。
第一种是电操附件拼装式自动重合闸,主题是微型断路器+电操附件(分体式设计,手柄外联动)。存在体积大、分合闸模块就25-54mm,由于体积大,制约了量大面广存量表箱的升级改造。如果对表箱箱体重新设计,那么全国电网终端电能表费控领域将耗费巨大资财。电能表外置微型断路器的新技术。
随着智能电网建设的推进,电能表费控系统作为量大面广的基础,受到国家电网公司和南网电网公司的重视。为进一步提高电能表费控系统的可靠性,确保电力系统智能管理、智能服务的安全稳定运行,国家电网公司和南方电网公司分别制定了《电能表外置断路器技术规范》。本公司依据此规范专门研发了YCHH-80AP、YCCH-125AP、电能表外置微型断路器。

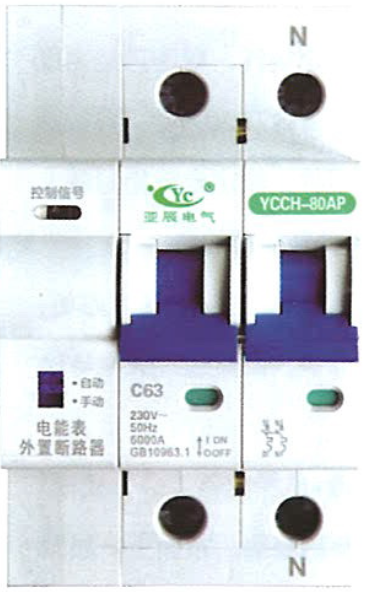

YCCH-80AP系列带自动脱扣、合闸功能的小型断路器是在YCCH-80小型断路器基础上派生的产品,专门为通信、电力设计的自动重合闸小型断路器。适用于交流50Hz,额定电压到400V,额定电流至80A的线路中,主要与智能电能表配套使用可以解决因欠费造成开关跳闸停电后不能自动恢复供电的问题,实现“遥控”等功能。又可以根据供电线路的电流短路、过载运行情况对用电设备的线路进行分闸保护。该断路器负荷GB10963.1-2005、CQC1121-2016等标准要求。

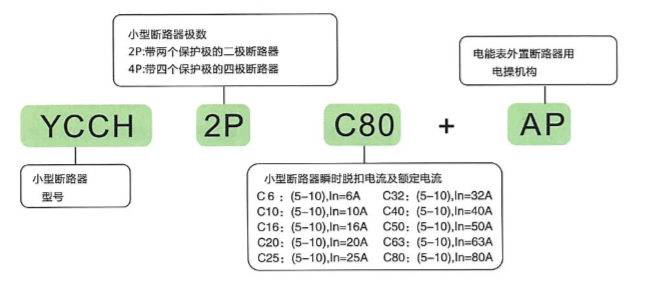

产品型号及含义:
